Пила режет металл ровно только при соблюдении сразу нескольких параметров, и отклонение любого из них оставляет кривой торец или заусенец на кромке. На практике эти параметры редко проверяют системно, поэтому дефект чаще выявляют уже на готовой детали. Расскажем, что определяет качество резки, как подготовить деталь к работе и какие дефекты чаще всего оставляет ленточная пила.
Что влияет на качество резки труб и профиля
Результат зависит от целого набора факторов, характерных для ленточной пилы, и большинство из них можно контролировать до включения станка, если знать, куда смотреть.
- толщина стенки трубы и форма сечения задают, с каким усилием полотно проходит металл, ведь толстостенный прокат и тонкий лист ведут себя по-разному;
- состояние детали, ее кривизна и остаточные напряжения влияют на направление линии, и деталь после сварки часто уводит сильнее нового проката;
- износ полотна и шаг зубьев определяют чистоту кромки и скорость движения ленты, а мелкий шаг дает более гладкий, но медленный проход;
- фиксация в тисках и равномерная подача держат линию ровной по всей длине, особенно на длинных деталях, где важна опора по всему пролету;
- вибрации оборудования и недостаточная подача СОЖ ускоряют износ полотна и портят срез, а перегрев дополнительно снижает твердость режущей кромки.
Любой из этих пунктов способен свести на нет остальные, поэтому проверку стоит проводить по всему списку сразу. На практике чаще всего страдают именно те детали, где несколько мелких отклонений накладываются друг на друга: чуть изношенное полотно плюс завышенная скорость дают гораздо худший результат, чем каждый фактор по отдельности, а на глаз отличить один источник проблемы от другого почти невозможно.
Как подготовить трубы и профиль к резке
Перед тем как включить оборудование, деталь осматривают и очищают от масла, грязи и ржавчины, иначе полотно быстро забивается и греется сильнее обычного. Кривизну и вмятины проверяют заранее, ведь погнутая труба уводит линию в сторону независимо от настроек станка, и никакая точная фиксация это не компенсирует. Одиночную деталь укладывают строго по разметке и фиксируют в тисках без перекоса, проверяя прилегание по всей длине опоры. Пакет из нескольких заготовок закрепляют так, чтобы все элементы прижимались одинаково плотно, иначе крайние детали режутся с перекосом.

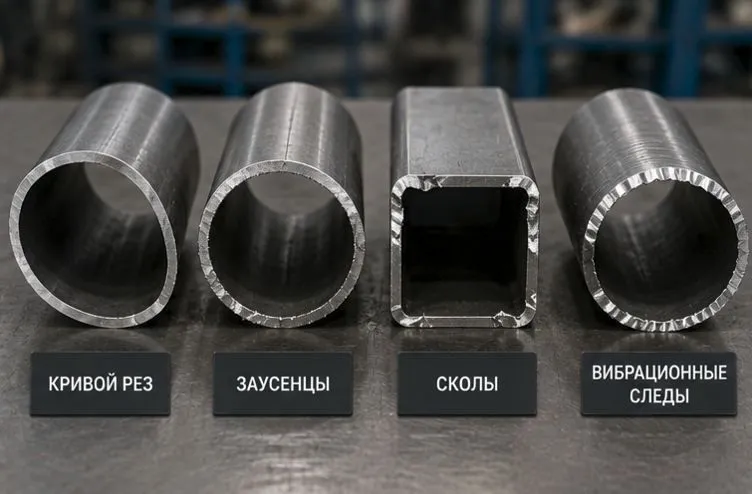

Основные дефекты при резке и причины их появления
Дефекты после резки на ленточном оборудовании редко возникают по одной причине, и таблица ниже помогает быстро найти виновника, вместо того чтобы перебирать все версии подряд методом проб и ошибок.
| Дефект | Внешний признак | Вероятная причина | Что проверить |
|---|---|---|---|
| Кривой рез | торец уходит от линии среза | слабая фиксация или перекос | тиски, разметку, продвижение |
| Заусенцы | выкрошенный металл | выкрошенный край, завышенная скорость подачи | режим резания |
| Сколы | выкрошенный край | завышенная скорость подачи | режим резания |
| Вибрационные следы | волнистая поверхность среза | люфт оборудования или натяжение полотна | крепление и натяжение |
| Повреждения кромок (вмятины, задиры у края) | деформация у края | неровная фиксация детали | прижим и опору |
Такие дефекты проще предупредить до сборки, чем устранять на готовом изделии, где доступ к проблемному участку часто ограничен. Опытный оператор может заметить отклонение еще в процессе работы: его выдают изменение звука полотна, нестабильный ход или рост нагрузки до того, как след станет виден на детали.
Подготовка после резки к зачистке, шлифованию и сборке
После завершения распила кромку проверяют: на ней не должно быть заусенцев, сколов, прижогов и следов нестабильной работы полотна. Только после этого изделие передают на следующую операцию. Стружку и мелкие частицы удаляют с торца и прилегающих участков: при сборке они попадают в зазор, мешают плотному соединению элементов, а после окрашивания становятся заметны на поверхности готового узла. Заусенцы снимают сразу, поскольку острый край повышает риск травмы при переноске, упаковке и монтаже. Поврежденная зона без защитного слоя быстрее подвергается коррозии. По результатам осмотра выбирают дальнейшую доработку: локальную зачистку, полноценное шлифование или обе операции поочередно. Решение зависит от состояния среза и требований к сборке, сварке или окрашиванию. На этом же этапе проверяют геометрию заготовки. Небольшие отклонения проще устранить до монтажа, чем исправлять после установки, когда доступ к детали ограничен.
